Der folgende Radiofrequenzgenerator besteht aus dem Sender 100 bis 600 MHz und dem Verstärker 520 MHz 7 Watt 12 Volt.

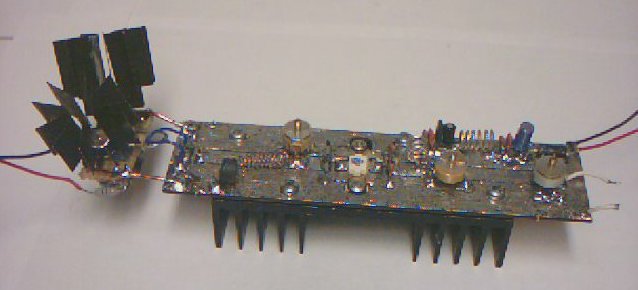

Die Gesamtansicht des Radiofrequenzgenerators.

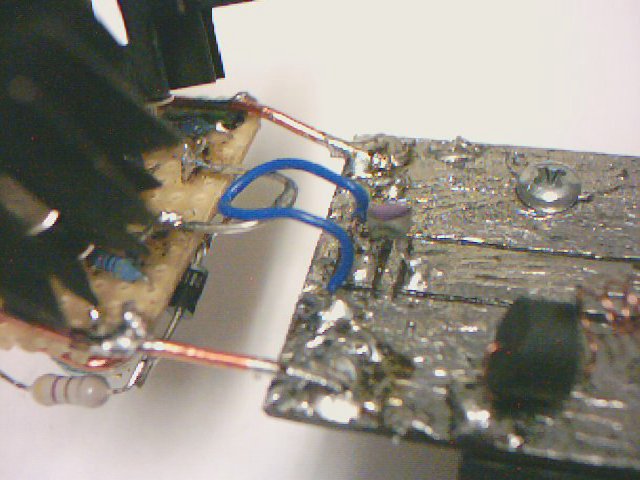

Die beiden Kupferlackdrähte oben und unten dienen alleine der Befestigung des Steuersenders am Verstärker und sind vom Steuersender elektrisch isoliert. Die Kopplung findet über eine Drahtschleife mit den Maßen 8 mm mal 15 mm statt, im Bild der blaue Draht. Diese Spule wird auf der einen Seite an den Eingang und auf der anderen Seite an die Masse (-) des Verstärkers angelötet.

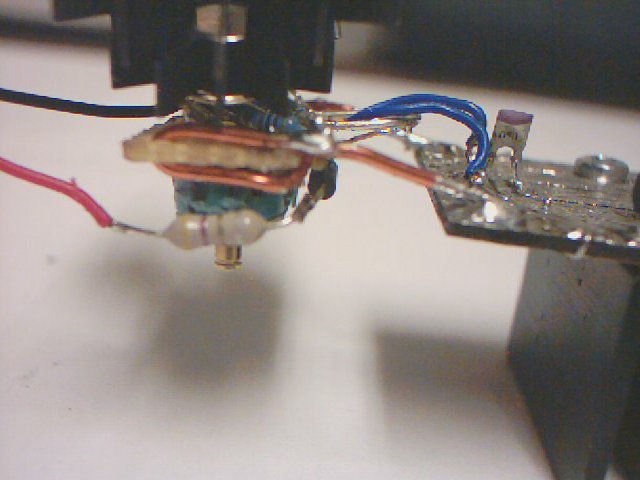

Seitenansicht der Kopplung zwischen Steuersender und Verstärker. Das Abgleichen wird hier beschrieben.
