Bild 1
(...) Gute elektrische Leitfähigkeit ist die Voraussetzung für eine Abschirmung von Mikrowellen wobei diese Eigenschaft sich im allgemeinen mit guter Lichtdurchlässigkeit und anderen psychologischen und körperlichen Faktoren, die bei der Anwendung von Schutzbrillen berücksichtigt werden müssen, schwer vereinbaren lässt. Tabelle 1 zeigt auch, daß die Resultate ( der Abschirmung von Mikrowellen ) sehr von der Frequenz ( der Strahlung ) und der Dicke des verwendeten Materials abhängt. Bei höheren Frequenzen ist die Abschirmung der dünnen Beschichtung im allgemeinen besser. Je dicker die Beschichtung, desto besser die Abschirmung, denn die Leitfähigkeit der Beschichtung ist dann größer. Im allgemeinen setzen dünne Schichten der Bestrahlung wegen der Oberflächeneffekte nicht den gleichen Widerstand beziehungsweise die gleiche Abschirmung pro Volumen entgegen wie dickere Schichten des gleichen Metalls. Die Mikrowellendämpfung ist die Folge von Reflektion und Absorption von Mikrowellenenergie durch die verschiedenen Materialien. (...)
Maschendraht hat eine beschränkte Mikrowellendämpfung. (...)

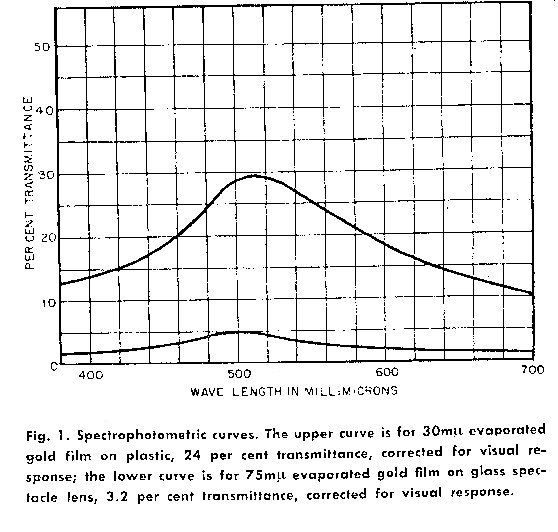

Als praktikabelste Methode der Abschirmung wurde die Verwendung einer aufgedampften Goldschicht gefunden. Die Lichtdurchlässigkeit für zwei verschieden dicke Goldbeschichtungen ist in Bild 1 wiedergegeben. Eine praktikable Schutzbrille würde goldbeschichtete Linsen und einen Schutz aus Maschendraht an den Seite haben. Die Lichtdurchlässigkeit von 3,2 Prozent ist für die Verwendung im Freien nicht zu gering und reicht auch in gut beleuchteten Räumen aus, vorausgesetzt, die grünlich blaue Färbung durch den Goldfilm wird akzeptiert. (...)
Tabelle 1. Mikrowellen- und optische Eigenschaften verschiedener Materialien
| Material | Durchlässigkeit für Mikrowellen in Prozent | Optische Durchlässigkeit Prozent | ||
|---|---|---|---|---|
| 5,9 GHz | 9,7 GHz | 18,8 GHz | ||
| Goldschicht ungefähr 11 Nanometer auf Kunststoff ( 300 Ohm pro Quadrat )(?) |
23 | 10 | 0,8 | 49 |
| Goldschicht ungefähr 30 Nanometer auf Kunststoff ( 12 Ohm pro Quadrat ) (?) |
0,16 | 0,1 | 0,01 | 24 |
| Goldschicht ungefähr 75 Nanometer auf Glas ( 1,5 Ohm pro Quadrat ) (?) |
0,04 | 0,01 | 0,004 | 3,2 |
| Kupfer Maschendraht ( 20 pro Zoll ) |
0,1 | 0,2 | 0,2 | 50 |
| Kupfer Maschendraht ( 8 pro Zoll ) |
1,0 | 1,3 | 2,5 | 60 |
Bild 1
(...)
